Scannende Augerelektronen Mikroskopie
SAM

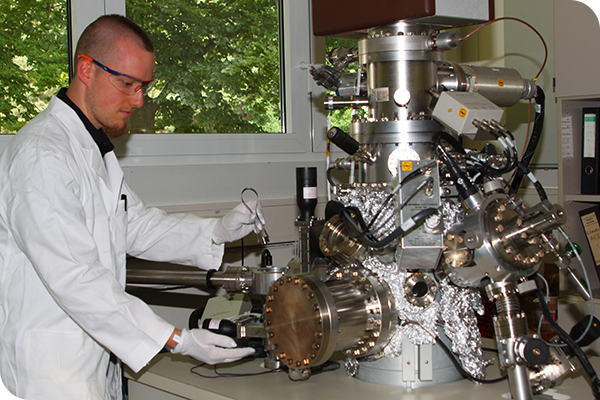

Lateral hochauflösendes Augerelektronenspektrometer (Auger 680/710e Hybrid Nanoprobe, Physical Electronics)

Typische Messungen:

  • SE Bilder (SEM)
  • Punktanalysen, Spektrum (SPE)
  • Linienanalysen (LIN)
  • Elementverteilungsbilder (MAP)
  • Tiefenprofilierung (PRO)

Anwendungen:

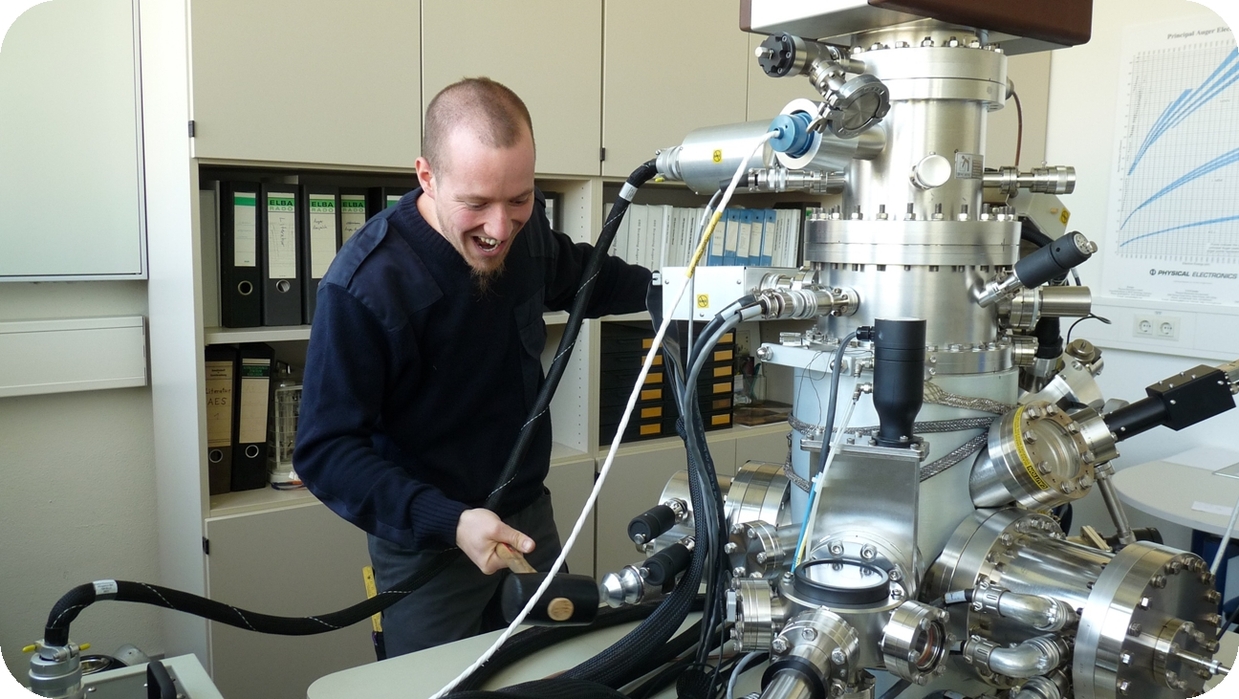

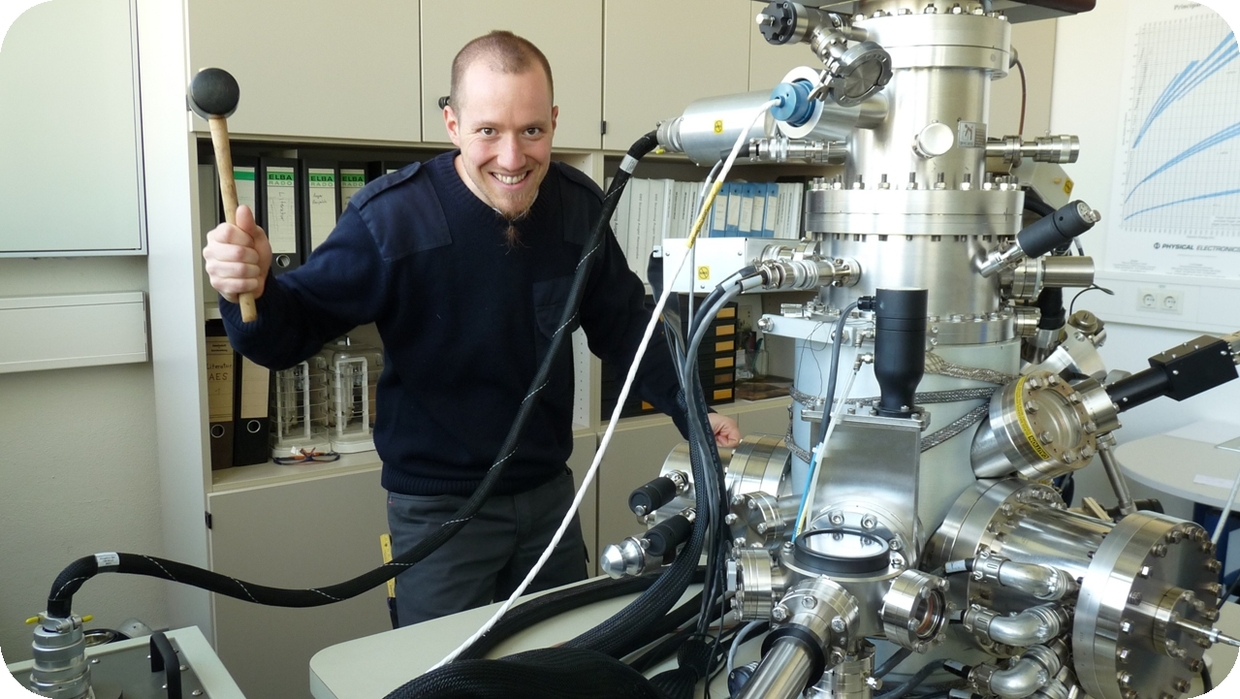

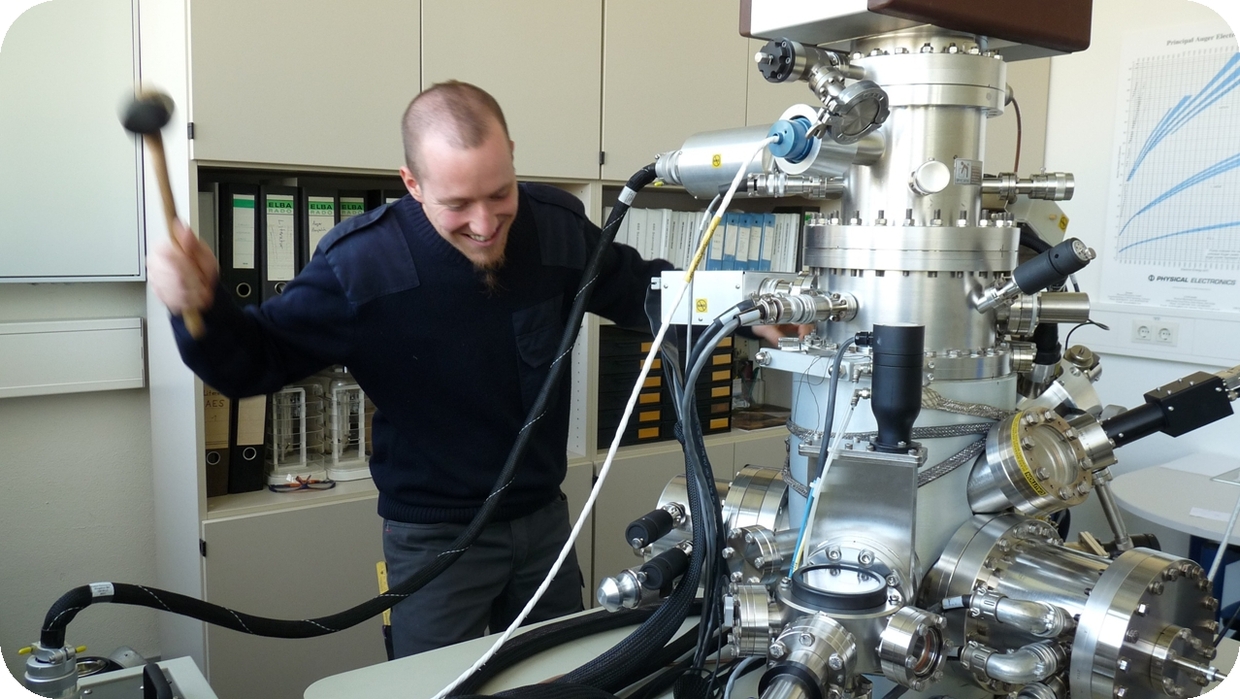

  • in-Situ-Bruchflächen (im UHV sind Brüche unterschiedlicher Probeformen möglich)
  • Oberflächen und Matrix, Grenzflächen und Schichtübergänge, Diffusionscharakterisierung
  • Stähle, Legierungen, Hartstoffe, Hartmetalle, Supraleiter, Viellagenschichten,
  • Makro-, Mikro- bis Nanosysteme wie z.B. Formeinsätze, Sensoren, Stents, Mikroreaktoren, Halbleitersyteme etc.

Elemente:
Lithium bis Uran

Auflösungsvermögen:

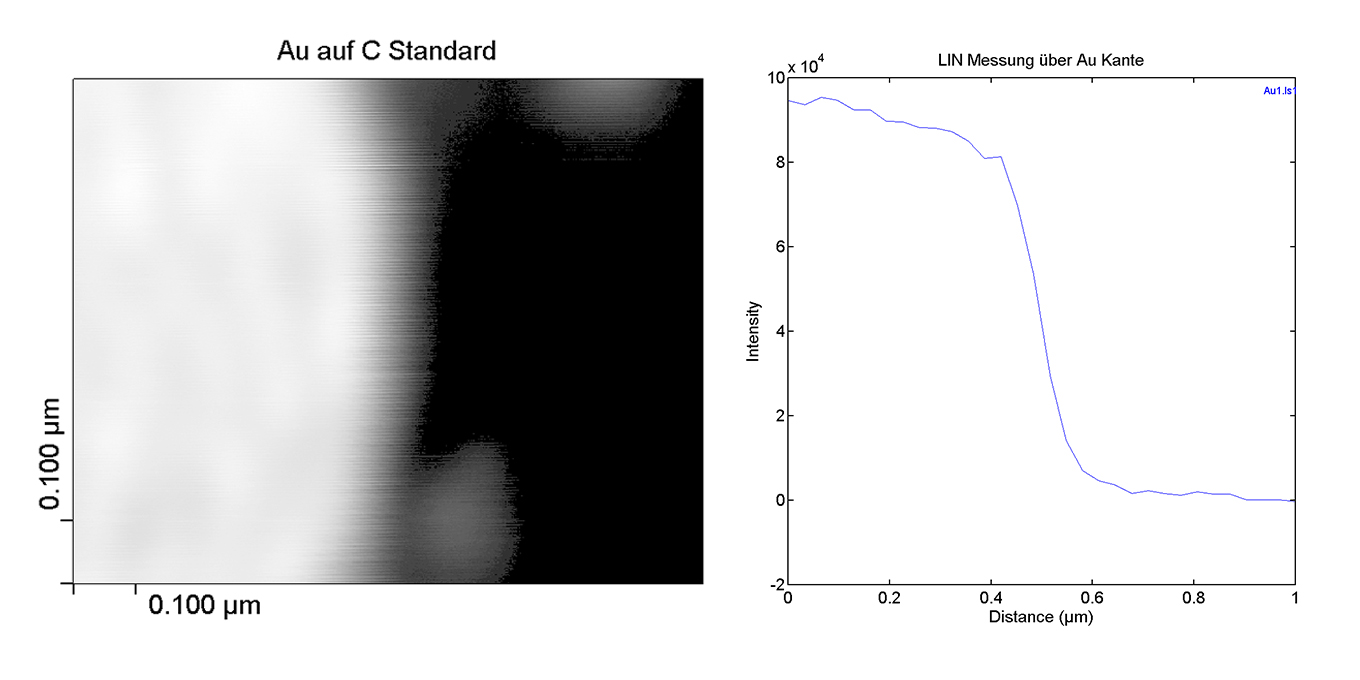

Elektronenstrahldurchmesser 24 nm  (bei 20 kV und 10 nA)

Tiefenauflösung 0,5 bis 5 nm (abhängig von der Energie des Augerelektrons)

Energieauflösung 0,5 bis 0,1 %

Nachweisvermögen:
qualitativ und halbquantitativ, ab einem Gehalt von > 0,1 bis 5 Atom% (elementabhängig)

quantitativ (nur unter Verwendung von Standardproben möglich!)

Messmöglichkeiten:
Linien-, Punktanalysen und Elementverteilung über die Fläche von ∅ > 24 nm bis µm und durch Ionenabtrag in die Tiefe von 1 nm bis 1 µm.

Materialien:
elektrisch leitende und halbleitende Feststoffe und Schichten

Limitierende Probeneigenschaften:

  • maximale Probengröße 60 mm Durchmesser
  • maximale Probenhöhe 14 mm (standardmäßig) bis 24 mm (mit Einschränkungen)
  • Proben müssen fest bzw. stabil unter Vakuum- bedingungen sein (10-7 Pa)
  • Proben müssen elektronenstrahlstabil sein
SEM3
SEM2

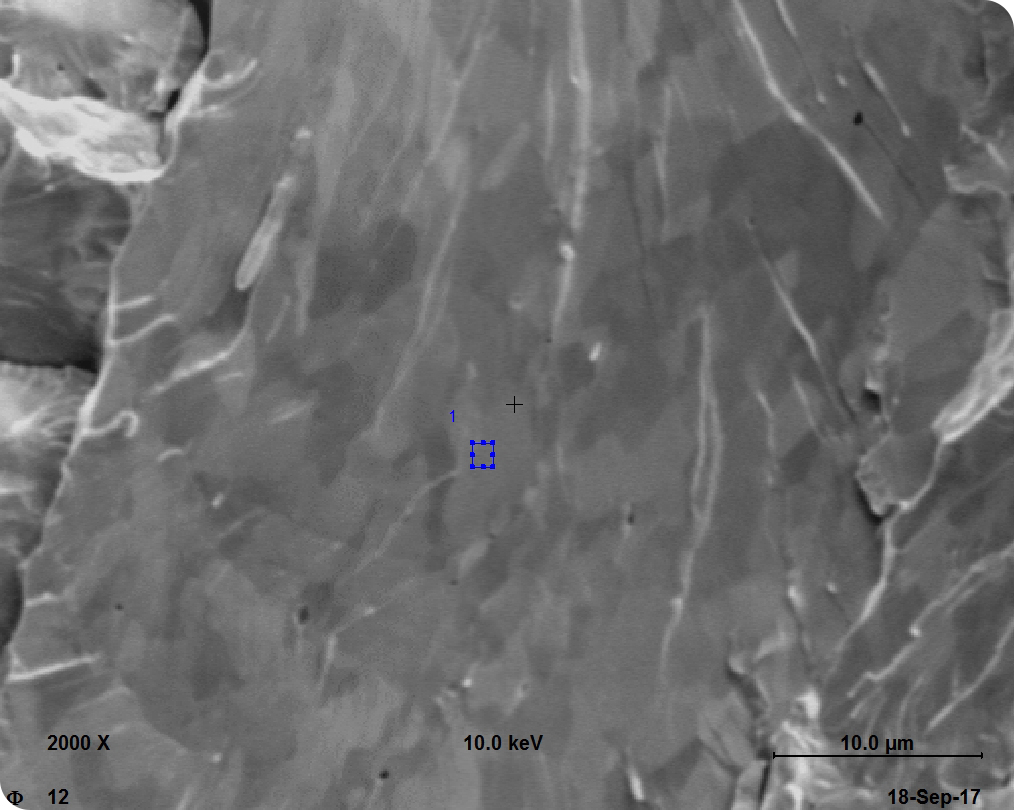

Die Erzeugung von Sekundärelektronen-Bildern (SEM) ist kein primäres Ziel an einem SAM. Dafür gibt es schließlich die Rasterelektronenmikroskopie. Allerdings sind sie unerlässlich für die Dokumentation der analysierten Messbereiche.

SPE3
SPE2

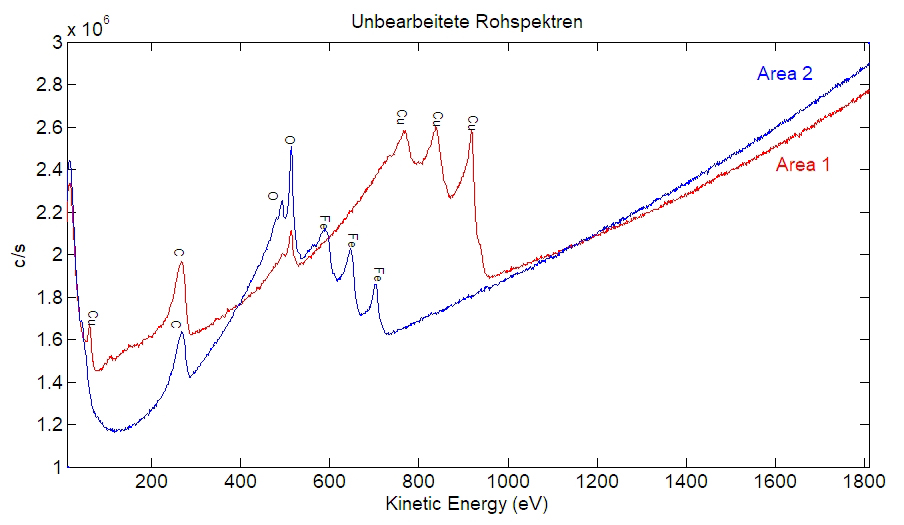

Auger-Spektren sind die Basis aller Auger-Analysen. Sie zeigen die Intensität der Augerelektronensignale über der jeweiligen Elektronenenergie in [eV]. Bei einer Punktanalyse werden die Daten an einem feststehenden Punkt, welcher durch den anregenden Elektronenstrahl fixiert wird gesammelt. Wenn man den Elektronenstrahl über einen definierten Bereich während der Messung scannen lässt, spricht man von einer Bereichsanalyse oder von einem „Area“.

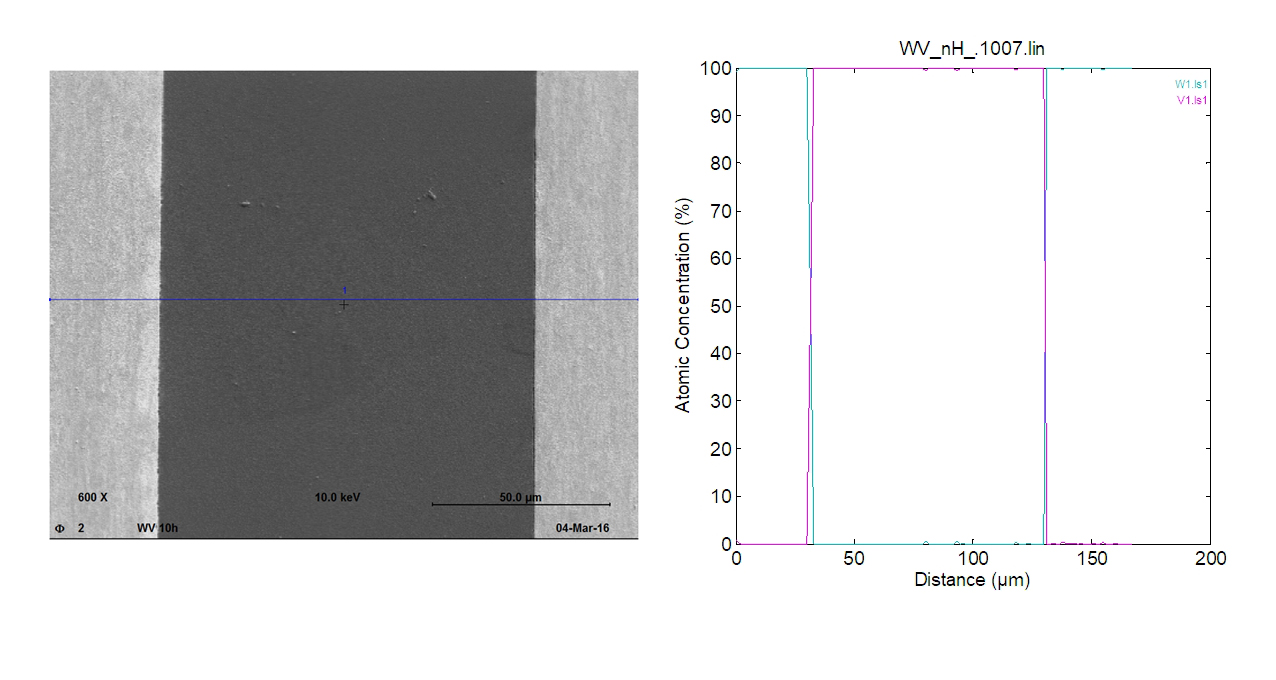

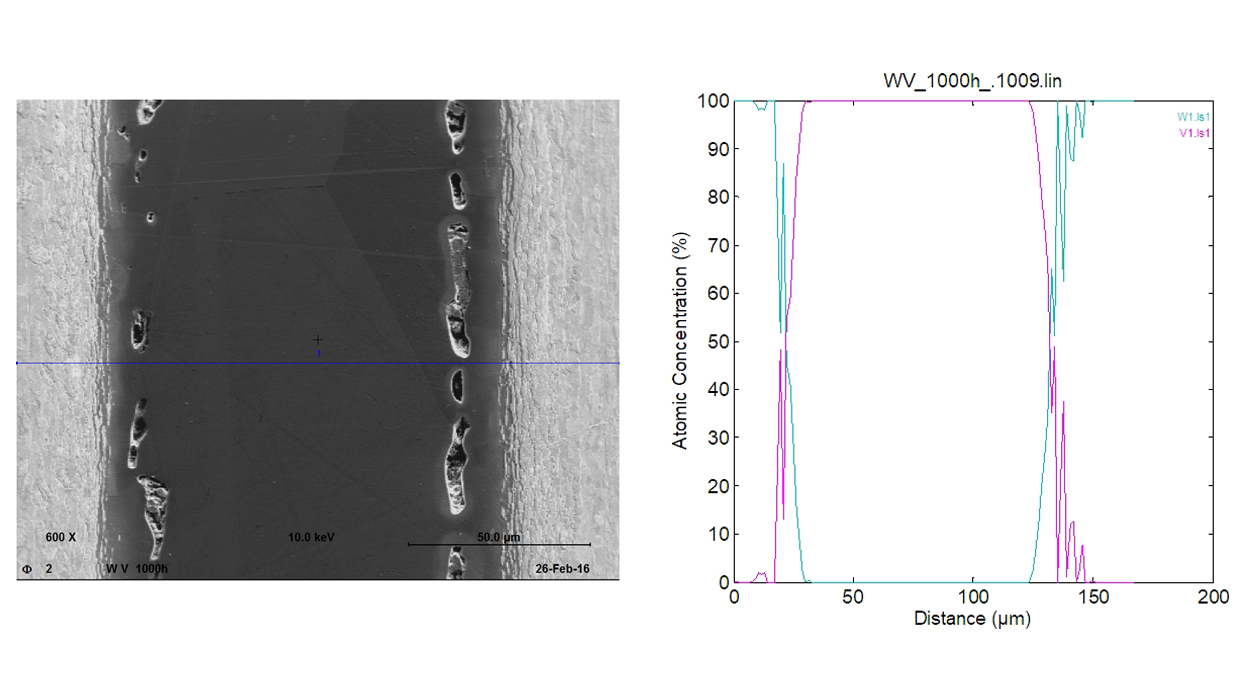

Bei der Linienmessung werden zuvor gewählte Elemente oder Energiebereiche an einer definierten Zahl von Punkten entlang einer Linie, die horizontal oder vertikal über das SE-Bild verläuft, gemessen. So erhält man am Ende ein Diagramm in dem die Elementintensitätsverläufe entlang dieser Linie dargestellt sind. Es wird dann meist nur von einer „Line“ gesprochen.

LIN_1

LIN_2

LIN_3

MAP1

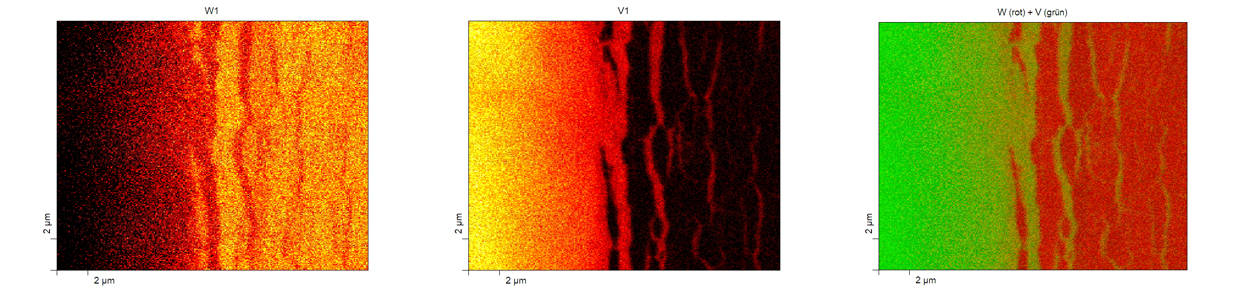

Bei einem Elementverteilungsbild (Mapping, Map) wird das gesamte SE-Bild auf ein einzelnes Element hin untersucht. Dabei muss die Pixelauflösung festgelegt werden und dies beeinflusst die Messzeit für ein Map maßgeblich. Es ist möglich anstatt von einzelnen Elementen auch einen definierten Energiebereich zu mappen. Dann spricht man von „window-maps“. Je intensiver/heller ein Pixel in einem Map ist, desto höher war das Elementsignal an dieser Stelle.

AES_PRO

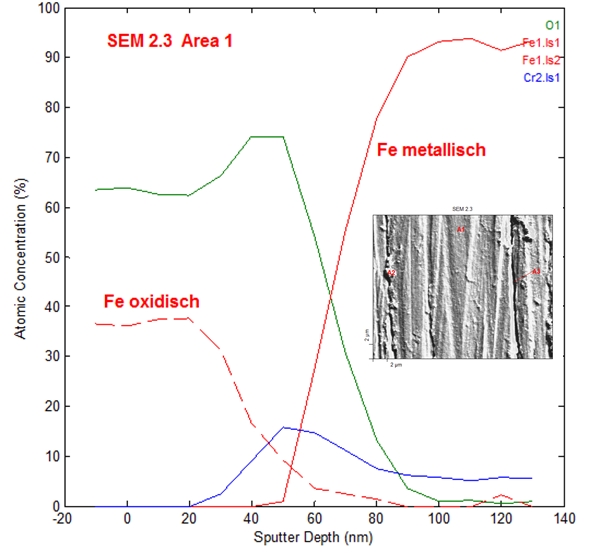

Für die Tiefenprofilierung wird in unserem Labor eine Ar+ Ionenkanone verwendet. Damit lassen sich ganz unterschiedliche Abtragsraten erzielen. Die Ionenkanone wird bei uns für die Profil-Erstellung zumeist im Intervallmodus betrieben. Bei jedem Intervall wird eine bestimmte Materialmenge von der Probenoberfläche entfernt. Und immer in den Sputter-Pausen werden die Daten gesammelt. Alle Messmodi (SPE als Area- oder Punkt-Messung, LIN und MAP) können somit nicht nur an der Probenoberfläche der Probe sondern auch in die Tiefe hinein angewendet werden.

AES_TopPic

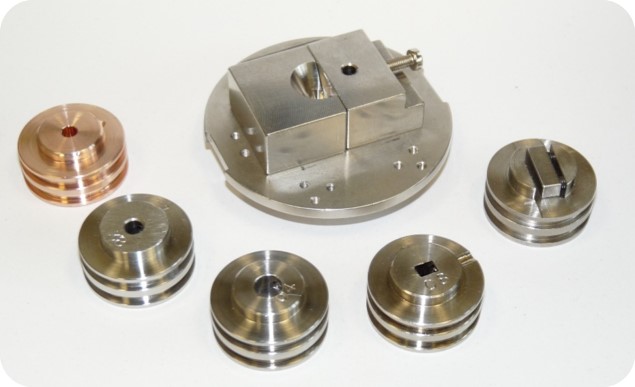

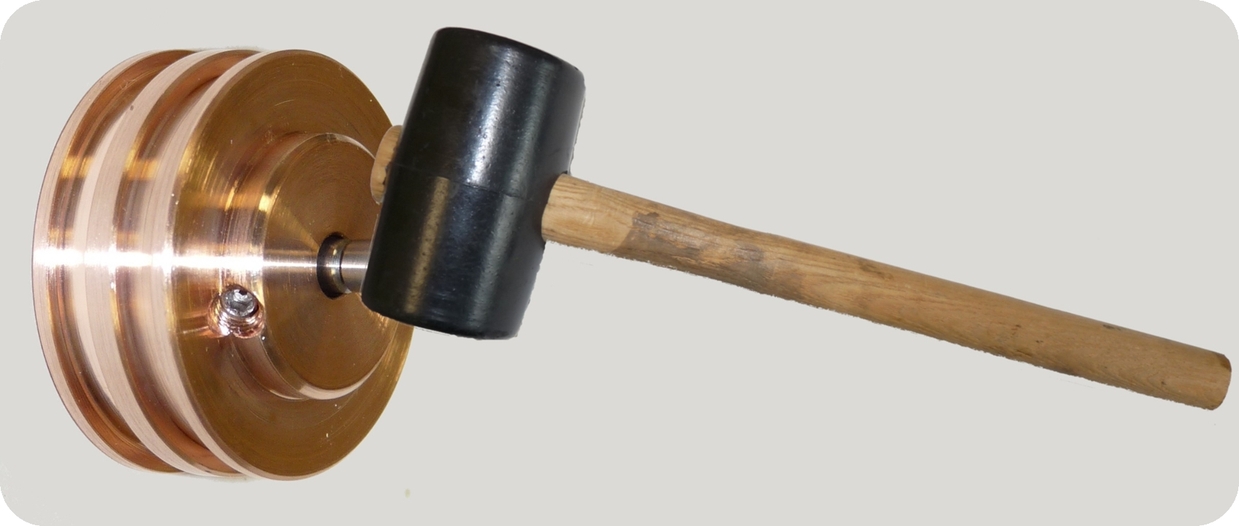

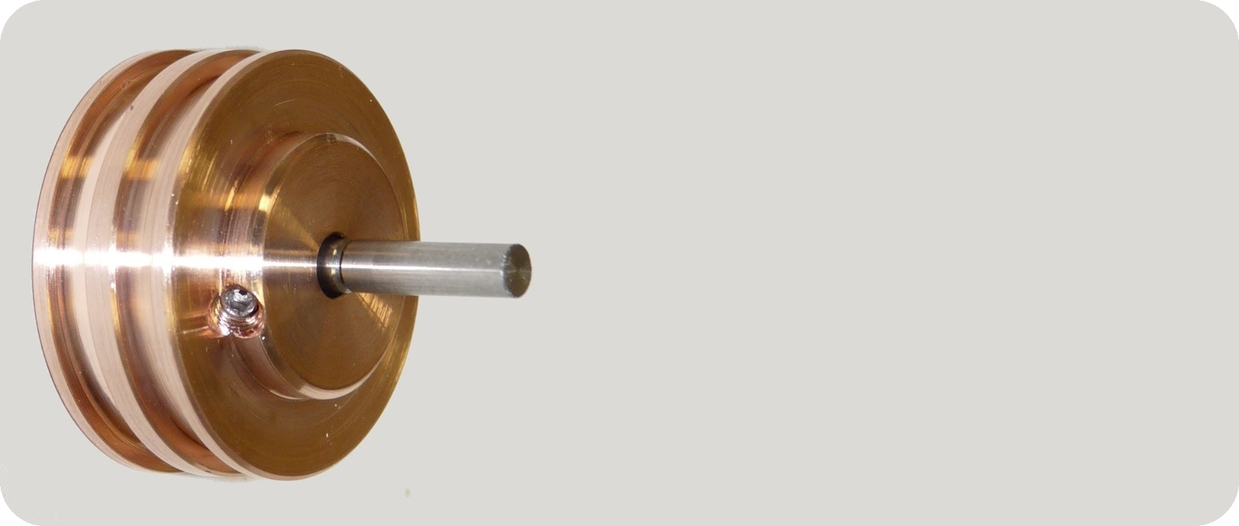

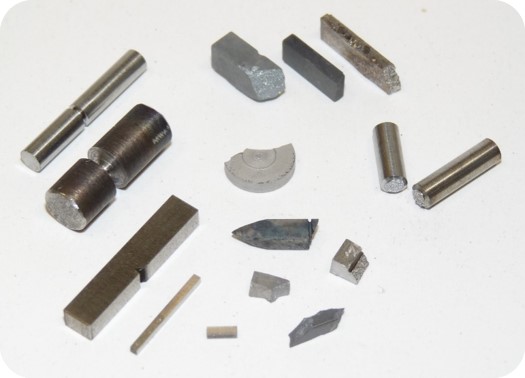

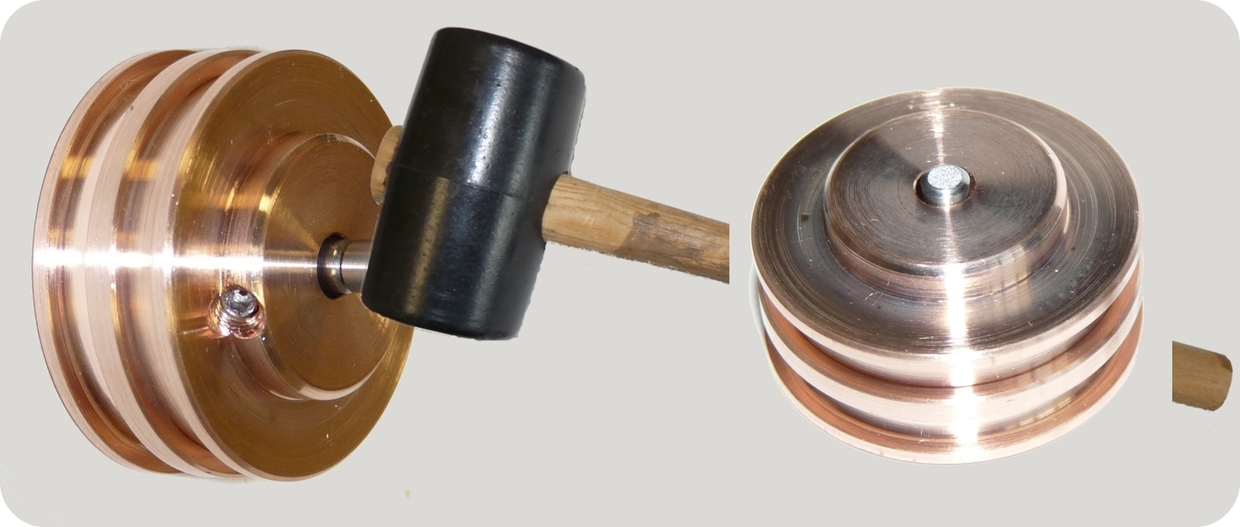

Mit unseren selbstkonstruierten Probenhaltern ist es möglich, viele verschiedene Probenformen für die Bruchanalytik zu verwenden.



Kontakt

Tobias Weingärtner

+49 721 608-22913
tobias weingaertner ∂does-not-exist.kit edu



Team

Dr. Thomas Bergfeldt
Tatjana Kaiser
Pirimze Khelashvili
Tobias Weingärtner
